Water Cooled Condenser (คอนเดนเซอร์ระบายความร้อนด้วยน้ำ) คืออะไร?
คอนเดนเซอร์ระบายความร้อนด้วยน้ำ ( Water Cooled Condenser ) เป็นคอนเดนเซอร์ชนิดหนึ่งที่ใช้น้ำเป็นตัวกลางในการระบายความร้อนออกจากน้ำยาภายในระบบ ตามปกติแล้ว water cooled condenser จะทำด้วยท่อเหล็กขนาดใหญ่ ภายในมีต่อตรงขนาดเล็กอยู่มากมายเรียงตัวขนานกัน
ประโยชน์และข้อดีของ Water Cooled Condenser
- มีประสิทธิภาพสูง
- สามารถนำพลังงานความร้อนมาใช้ในกระบวนการอื่นๆได้ เช่น นำน้ำร้อนมาใช้ประโยชน์
- สามารถตั้งภายในอาคาร หรือในห้องได้
- ใช้งานได้ดีกว่าเมื่อเทียบกับ Air cooled condenser
- อัตราการถ่ายเทความร้อนสูง
- สามารถทำความเย็นได้เร็ว
- การติดตั้งไม่ยุ่งยาก
- คอนเดนเซอร์สามารถล้างทำความสะอาดได้ง่าย
- มี Condensing temp ต่ำกว่า Air cooled condenser
- มีขนาดเล็ก
Water Cooled Condenser ทำงานอย่างไร
ระบบทําความเย็น หรือ Chiller จะเริ่มจาก คอมเพรสเซอร์ อัดน้ำยาในสถานะแก๊ส ที่มีความดันสูงและอุณหภูมิสูง ส่งเข้ามายัง คอยล์ร้อน หรือ Water cooled condenser ซึ่งในบทความนี้จะพูดถึง Water cooled condenser เป็นหลัก น้ำยาในสถานะแก๊ส ที่เข้า Water cooled condenser จะถูกระบายความร้อนออกโดยใช้น้ำเป็นตัวกลาง เมื่อน้ำยามีการแลกเปลี่ยนความร้อน น้ำยาจะกลั่นตัวเป็นของเหลว เพื่อส่งต่อไปยัง Expansion valve ในการทำความเย็นในขั้นตอนต่อไป
Water Cooled Condenser (คอนเดนเซอร์ระบายความร้อนด้วยน้ำ) มีกี่ชนิด
Water cooled condenser แบ่งออกได้เป็น 3 แบบ คือ

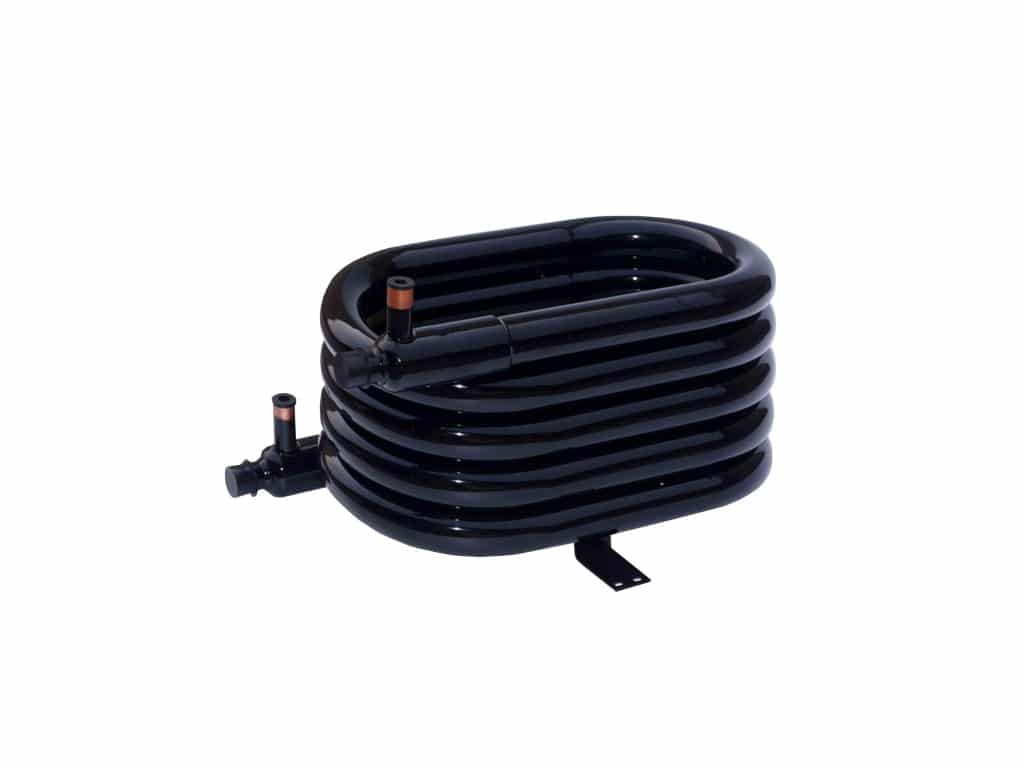

1. แบบท่อสองชั้น ( Double tube หรือ Tube in tube ) คอนเดนเซอร์นี้ประกอบด้วยท่อสองท่อคืท่อเล็กเป็นท่อน้ำจะอยู่ภายในท่อใหญ่ซึ่งเป็นท่อของสารทำความเย็น
2. แบบท่อใหญ่มีขดท่อภายใน ( Shell and coil ) ประกอบด้วยขดท่อน้ำหนึ่งขดหรือมากกว่าขดอยู่ภายในท่อใหญ่ซึ่งบรรจุสารทำความเย็นที่ถูกอัดมาจากคอมเพรสเซอร์ มากลั่นตัวเป็นสารทำความเย็นเหลวรอบๆ ขดน้ำ
คอนเดนเซอร์ชนิดระบายความร้อนด้วยน้ำแบบท่อใหญ่มีขดท่อภายในนี้ใช้กับเครื่องทำความเย็นขนาดเล็ก ๆ ขึ้นไปจนถึงประมาณ 10 ตัน และสามารถทำความสะอาดคอนเดนเซอร์แบบนี้โดยการอัดให้สารเคมีเข้าไปหมุนเวียนในขดท่อน้ำเย็น
3. แบบท่อใหญ่มีท่อตรงภายใน ( Shell and tube ) ประกอบด้วยท่อเหล็กขนาดใหญ่ ภายในมีท่อตรงขนาดเล็กอยู่มากมายเรียงตัวขนานกัน
คอนเดนเซอร์ชนิดระบายความร้อนด้วยน้ำแบบท่อใหญ่มีท่อตรงภายในนี้ ใช้กับเครื่องทำความเย็นขนาดตั้งแต่ 2 ตันขึ้นไปจะกระทั่งถึงขนาดเป็นร้อย ๆ ตัน
การใช้งาน Water cooled condenser ในอุตสาหกรรมต่างๆ
Water cooled condenser ถูกนำมาใช้ในอุตสาหกรรมต่างๆ ที่เป็นที่นิยม เช่น การผลิตทางการแพทย์ การผลิตผลิตภัณฑ์เครื่องดื่ม การแปรรูปอาหาร และการกลั่นเบียร์ เป็นต้น
การประยุคต์การใช้งานใน Water cooled condenser
- การอบแห้ง
- กระบวกการทำความร้อน
- นำน้ำร้อนไปใช้ใน ห้องน้ำ หรือ ห้องครัว เป็นต้น
- นำน้ำร้อนไปเติม Boiler
เครื่องทำความเย็นหรือ Chiller ในปัจจุบัน ใช้กันแพร่หลายมากในทุกอุตสาหกรรม ระบบ Condenser ที่ใช้ส่วนใหญ่จะเป็น Water cooled condenser เนื่องจากสามารถดึงอุณหภูมิได้เร็วกว่า สามารถถอดฝาออามาทำความสะอาดได้ ประหยัดค่าไฟฟ้า และช่วยรักษาสิ่งแวดล้อม
