Oil Cooler Heat Exchanger (ออยคูลเลอร์) คืออะไร มีหน้าที่อะไร
เครื่องแลกเปลี่ยนความร้อน (Heat Exchanger) ที่ใช้กันมากในอุตสาหกรรม ระบบทําความเย็น (Refrigeration System) คือ ออยคูลเลอร์ ( Oil cooler ) ทำหน้าที่ระบายความร้อนของเครื่องจักรหรือเครื่องยนต์ด้วยการระบายความร้อนของน้ำมันเพื่อเอากลับเข้าไปใช้ต่อในระบบ ซึ่งน้ำมันที่ถูกเอามาใช้ เช่น OIL ISO VG68 , OIL ISO VG 46 , OIL ISO VG 46 รวมทั้งน้ำมันที่มีความหนืดสูง เช่น OIL ISO VG120 , OIL ISO VG 150 , Gear Oil No 220 และสามารถทำหน้าที่แลกเปลี่ยนความร้อนของน้ำมันจาก คอมเพชสเซอร์ (Compreser) ในระบบเครื่องทำความเย็นขนาดใหญ่ (Chiller) ซึ่งน้ำมันที่ใช้ เช่น B150SH , B100 และ BSE 170 เป็นต้น
Oil cooler มีกี่แบบ
ออยคูลเลอร์ (Oil Cooler) แบ่งออกเป็น 2 ประเภทคือ- ออยคูลเลอร์ระบายความร้อนด้วยอากาศ ( Air cooled oil cooler )
- ออยคูลเลอร์ระบายความร้อนด้วยน้ำ ( Water cooled oil cooler )
ออยคูลเลอร์ระบายความร้อนด้วยอากาศ ( Air cooled oil cooler )
จะพบในระบบที่ไม่ใหญ่มาก หรือพบในรถยนต์ที่ช่วยระบายความร้อนให้น้ำมัน ที่หมุนเวียนอยู่ภายในเครื่องยนต์ หรือเกียร์ ส่วนออยคูลเลอร์ที่ระบายความร้อนด้วยน้ำ ( Water cooled oil cooler ) จะได้ประสิทธิภาพที่มากกว่าแต่ ต้องมีน้ำมาช่วยแลกเปลี่ยนความร้อน ราคาของออยคูลเลอร์ 2 ประเภทนี้จะขึ้นอยู่กับ วัสดุและขนาดของออยคูลเลอร์
ซึ่งในบาทความนี้จะกล่าวถึง
ออยคูลเลอร์ระบายความร้อนด้วยน้ำ ( Water cooled oil cooler )

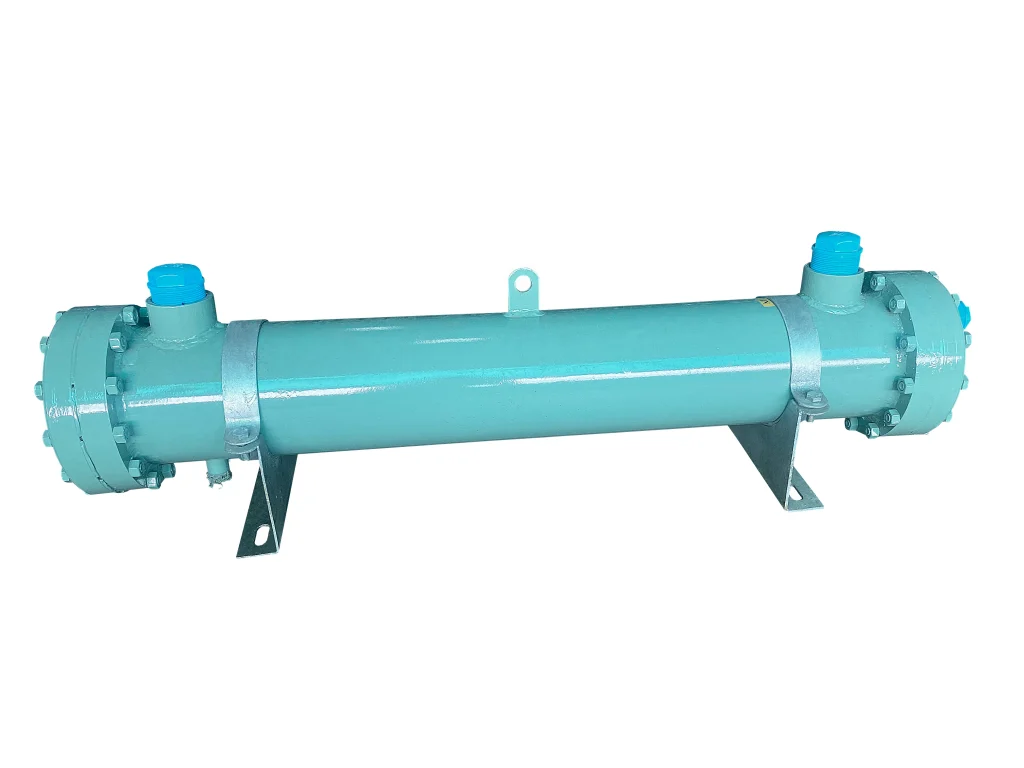

ซึ่งรูปแบบจะเป็นลักษณะ Shell and tube ซึ่งเป็น Oil Cooler ที่ถูกใช้ในอุตสาหกรรมระบบไฮดรอลิกส์อย่างแพร่หลาย

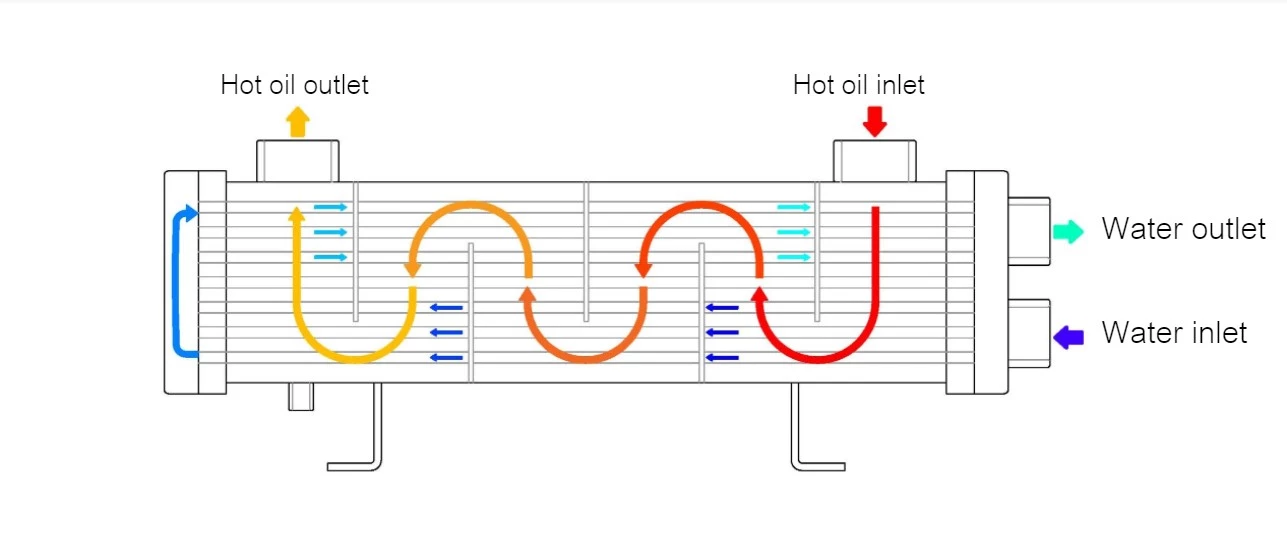

การทำงานของออยคูลเลอร์ (Oil Cooler) แบบ Shell and Tube
ของเหลวสองชนิดซึ่งมีอุณหภูมิเริ่มต้นต่างกันจะไหลผ่านตัวระบายความร้อนด้วยน้ำ ของเหลวหนึ่งไหลผ่านท่อภายในและอีกส่วนหนึ่งไหลไปรอบๆ ท่อภายในเปลือก ซึ่งโดยส่วนใหญ่ น้ำจะวิ่งผ่านทิ้วซึ่งเป็นท่อเล็กภายใน ซึ่งเรียกว่า Tube side และน้ำมันจะไหลผ่านท่อเปลือกนอก ซึ่งด้านนี้จะเรียกว่า Shell side ความร้อนจะถูกถ่ายเทจากของเหลวหนึ่งไปยังอีกของเหลวหนึ่งผ่านผนังท่อ ทั้งจากท่อไปยังของเหลวโดยรอบหรือในทางกลับกัน
